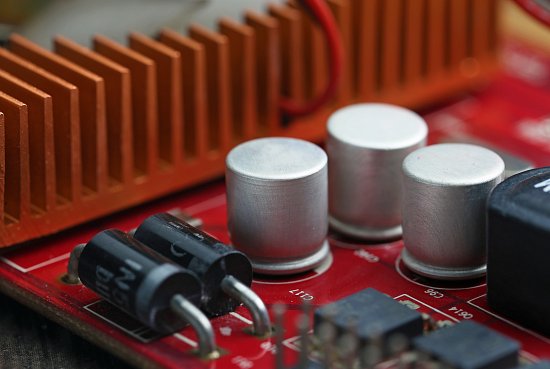

Керамический, электролитический или танталовый?

Конденсатор — одна из самых распространённых деталей в электронике и от его правильного выбора часто зависит стабильность и долговечность всей схемы. Начинающие и даже опытные инженеры иногда теряются в вопросе: какой тип конденсатора поставить в конкретное место на плате? Керамический, электролитический или, может быть, танталовый? В этом гиде мы не просто перечислим различия, а научим вас делать осознанный выбор, исходя из задачи. Это сэкономит вам время, бюджет и избавит от потенциальных проблем в устройстве.

Зачем нужно разбираться в типах конденсаторов?

Каждый тип конденсаторов создан для своих условий работы. Поставив не туда, где он раскроет свои сильные стороны, вы рискуете получить нестабильное питание микросхем, помехи в аналоговых трактах или даже взрывы компонентов. Понимание физических основ и ключевых параметров — ваша страховка от таких ошибок.

Ключевые параметры для выбора

Прежде чем перейти к сравнению, обозначим главные характеристики, на которые нужно смотреть:

• Ёмкость: Основная характеристика, измеряется в фарадах (Ф), микрофарадах (мкФ), нанофарадах (нФ).
• Номинальное напряжение: Максимальное напряжение, которое конденсатор может выдерживать постоянно. Никогда не выбирайте впритык, всегда с запасом минимум 20-50%.
• Допуск: Отклонение реальной ёмкости от указанной на корпусе (например, ±10%, ±20%).
• Эквивалентное последовательное сопротивление (ESR): Внутреннее сопротивление, критически важное для фильтрации пульсаций.
• Температурный коэффициент и диапазон: Как меняется ёмкость с температурой и в каких условиях конденсатор может работать.
• Полярность: Некоторые типы (электролитические, танталовые) имеют строгую полярность подключения (+ и -).

Керамические конденсаторы (MLCC): универсальные солдаты

Когда вам нужно купить керамический конденсатор, вы выбираете, пожалуй, самый популярный и массовый вариант. Их используют практически везде.

Сильные стороны

• Низкое ESR и ESL: Идеально для высокочастотной фильтрации, развязки по питанию цифровых микросхем (стоят рядом с каждым процессором или микроконтроллером).
• Отсутствие полярности: Простота монтажа, нельзя перепутать.
• Широкий диапазон рабочих температур: Стабильно работают в большинстве условий.
• Высокая надёжность и долгий срок службы: Не имеют жидкого электролита, который может высохнуть.
• Малые габариты: При одинаковой ёмкости и напряжении они самые маленькие.

Слабые стороны и на что обратить внимание

Главный недостаток — эффект пьезоэлектричества. Керамические конденсаторы могут микрофонно реагировать на механические вибрации, создавая помехи в высокочувствительных аналоговых цепях (например, в аудиотракте). Также для дешёвых диэлектриков (Y5V, Z5U) характерен сильный разброс ёмкости от температуры и приложенного напряжения. Для ответственных применений выбирайте диэлектрики C0G (NP0) или X7R.

Когда стоит купить керамический конденсатор?

Выбирайте их для развязки питания цифровых ИМС, в ВЧ-цепях, в качестве времязадающих элементов, для фильтрации высокочастотных помех. Это ваш основной инструмент для ёмкостей примерно до 100 мкФ.

Алюминиевые электролитические конденсаторы: титаны ёмкости

Решение купить электролитический конденсатор обычно приходит, когда нужна большая ёмкость (от единиц до десятков тысяч микрофарад) при разумной цене.

Сильные стороны

• Высокая удельная ёмкость: Большая ёмкость на единицу объёма и стоимости по сравнению с керамикой.
• Относительно низкая стоимость за микрофараду в области больших номиналов.
• Широкий выбор номиналов по напряжению и ёмкости.

Слабые стороны и на что обратить внимание

Это полярные компоненты. Обратное напряжение недопустимо и ведёт к выходу из строя, иногда с вентиляцией (вздутием) корпуса. Они обладают высоким ESR (особенно на холоде), что делает их плохим выбором для фильтрации высоких частот. Главный враг — время и температура. Жидкий электролит со временем высыхает, что приводит к падению ёмкости и росту ESR. Срок их службы прямо указан в даташите (например, 1000 часов при 105°C).

Когда стоит купить электролитический конденсатор?

Используйте их там, где нужна большая ёмкость для сглаживания низкочастотных пульсаций: в выходных фильтрах импульсных блоков питания, в цепях питания усилителей низкой частоты, для стабилизации напряжения в линейных стабилизаторах. Ищите современные низкоимпедансные (Low ESR) серии для более demanding-задач.

Танталовые конденсаторы: компромисс в миниатюре

Купить танталовый конденсатор — это выбор в пользу максимальной ёмкости в минимальном объёме среди полярных конденсаторов.

Сильные стороны

• Очень высокая объёмная эффективность: При тех же габаритах, что и у алюминиевого электролита, тантал имеет бóльшую ёмкость.
• Низкое ESR (лучше, чем у алюминиевых электролитов, но обычно хуже, чем у керамических).
• Стабильность параметров во времени и при изменении температуры.
• Долгий срок службы благодаря твёрдому электролиту.

Слабые стороны и ОЧЕНЬ важные предостережения

Танталовые конденсаторы чрезвычайно чувствительны к превышению напряжения и броскам тока. Рабочее напряжение обычно должно быть с запасом в 50% и более от номинала. В цепях с низким импедансом (на выходе БП) может потребоваться дополнительное последовательное сопротивление для ограничения тока заряда. Неправильное применение ведёт к тепловому разгону и возгоранию. Они также полярны и дороже алюминиевых аналогов.

Когда стоит купить танталовый конденсатор?

Идеальны для компактных устройств, где нужна значительная ёмкость при ограниченном пространстве: в смартфонах, планшетах, портативной электронике. Хороши для фильтрации и развязки в аналоговых цепях, где критична стабильность, но нет места для плёнки. Используйте только со строгим соблюдением правил эксплуатации.

Сравнительная таблица и простое правило выбора

Чтобы наглядно сравнить все три типа, представим их ключевые отличия.

• Керамический (MLCC): Неполярный. Высокие частоты, развязка. Низкое ESR. Компактный. Ограниченная максимальная ёмкость. Безопасен.
• Алюминиевый электролитический: Полярный. Низкие/средние частоты, сглаживание. Высокое ESR. Большая ёмкость, недорогой. Имеет срок старения.
• Танталовый: Полярный. Средние частоты, компактность. Среднее ESR. Очень большая ёмкость при малых размерах. Дорогой, требует аккуратного применения.

Практический алгоритм выбора

Задайте себе три вопроса по порядку:

1. Нужна ли полярность? Если в цепи есть переменная составляющая или вы не уверены в полярности — только керамика или плёнка.
2. Какой диапазон частот? Высокие частоты (МГц) — керамика. Низкие частоты (100 Гц) и большие токи пульсаций — электролит или тантал.
3. Каковы ограничения по месту и бюджету? Мало места, но нужна большая полярная ёмкость — тантал. Есть место и важен бюджет — алюминиевый электролит.

Заключение: не бойтесь спрашивать совета

Выбор конденсатора — это инженерный компромисс между ёмкостью, размером, частотными свойствами, стоимостью и надёжностью. Начинайте с даташитов на компоненты вашей схемы — часто производители прямо рекомендуют тип и номинал конденсаторов. Если сомневаетесь, особенно при работе с танталовыми компонентами или в ответственных узлах, обратитесь за консультацией к специалистам. Правильно подобранный конденсатор обеспечит вашей разработке долгую и стабильную жизнь, а вам — спокойный сон.
