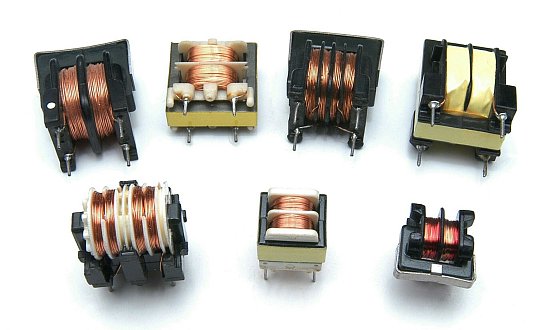

Ключевые параметры при выборе силовых дросселей и трансформаторов для импульсных источников питания

Сердце любого современного импульсного источника питания (ИИП) — это силовые дроссели и трансформаторы. От их правильного выбора напрямую зависит КПД, стабильность, тепловой режим и общая надежность всего устройства. Ошибиться с выбором — значит столкнуться с перегревом, нестабильной работой и даже выходом из строя дорогостоящих компонентов. В этой статье мы поможем вам разобраться в ключевых параметрах, чтобы вы могли осознанно заказать именно те компоненты, которые обеспечат оптимальную работу вашей схемы.

Силовой дроссель: не просто катушка, а сердце фильтра

Силовой дроссель в ИИП преимущественно используется в выходных фильтрах для сглаживания пульсирующего тока, преобразуя его в постоянное напряжение с минимальными колебаниями. Его выбор — это всегда компромисс между размером, эффективностью и стоимостью.

Критически важные параметры дросселя

Индуктивность (L). Это базовая характеристика, измеряемая в Генри (Гн). Ее номинал определяет, насколько эффективно дроссель будет подавлять пульсации тока. Слишком малая индуктивность приведет к большим пульсациям, а слишком большая — к ухудшению переходных характеристик и увеличению размеров.

Ток насыщения (I_sat). Самый важный параметр, который нельзя игнорировать. Когда ток через дроссель превышает I_sat, его магнитный сердечник насыщается, и индуктивность резко падает. Это приводит к резкому росту пульсаций тока и может вывести из строя силовые ключи. Всегда выбирайте дроссель с током насыщения, превышающим максимальный пиковый ток в вашей схеме, с запасом 20-30%.

Сопротивление постоянному току (DCR). Это сопротивление обмотки дросселя постоянному току. Низкое DCR — залог высокой эффективности, так как оно минимизирует потери мощности на нагрев (I²*R). Особенно критично в схемах с большими токами.

На что еще обратить внимание

При выборе также учитывайте тип сердечника (феррит, Iron Powder, Sendust): от него зависят частотные характеристики и уровень электромагнитных помех. Для мощных применений важна теплоотводящая конструкция.

Импульсный трансформатор: ключ к гальванической развязке и преобразованию

В отличие от дросселя, импульсный трансформатор выполняет сразу несколько функций: гальваническая развязка первичной и вторичной цепей, преобразование уровня напряжения и иногда согласование импеданса. Его конструкция сложнее, а параметров для контроля больше.

Основные параметры при выборе трансформатора

Коэффициент трансформации (n). Определяет соотношение витков первичной и вторичной обмоток и, соответственно, соотношение напряжений. Это основа для проектирования.

Индуктивность рассеяния (L_s). Паразитный параметр, который не участвует в полезной передаче энергии. Высокая индуктивность рассеяния приводит к выбросам напряжения на ключевых элементах и потерям энергии. Качественная конструкция трансформатора направлена на ее минимизацию.

Ток намагничивания. Это ток, необходимый для создания магнитного потока в сердечнике. Слишком высокий ток намагничивания указывает на недостаточную индуктивность первичной обмотки и ведет к потерям.

Дополнительные критически важные факторы

Гальваническая развязка. Определяется конструкцией и качеством изоляции между обмотками. От этого параметра напрямую зависит безопасность конечного устройства и соответствие стандартам. Также важно учитывать рабочую частоту ИИП, так как от нее зависит тип материала сердечника. Ферриты, например, эффективно работают на высоких частотах (десятки-сотни кГц).

Сводная таблица: на что смотреть в первую очередь

Компонент: Силовой дроссель
Ключевые параметры: Индуктивность (L), Ток насыщения (I_sat), Сопротивление по постоянному току (DCR)
Что будет при ошибке выбора: Резкий рост пульсаций, нагрев, потеря эффективности, насыщение и выход из строя.

Компонент: Импульсный трансформатор
Ключевые параметры: Коэффициент трансформации (n), Индуктивность рассеяния (L_s), Уровень изоляции
Что будет при ошибке выбора: Некорректные напряжения, выбросы на ключах, пробой изоляции, нарушение безопасности.

Практические советы по выбору и заказу

Всегда начинайте с технических требований вашего ИИП: выходные токи и напряжения, рабочая частота, требования к КПД и габаритам. Используйте даташиты и рекомендации производителей. Не выбирайте компоненты "впритык" — всегда закладывайте запас по току насыщения для дросселей и по напряжению изоляции для трансформаторов.

В каталоге Rutonica вы найдете широкий ассортимент силовых дросселей и импульсных трансформаторов от проверенных брендов. Если вам нужна помощь, чтобы купить идеально подходящий компонент, — воспользуйтесь консультацией наших специалистов. Мы поможем вам сделать правильный выбор, чтобы ваше устройство работало стабильно и долго.
