Стабильность вашего устройства начинается здесь: Полное руководство по кристаллам, генераторам и резонаторам

Введение: Почему стабильность тактовых сигналов — это фундамент вашей электроники

Каждое современное электронное устройство, от простого брелока до сложного сетевого оборудования, живет в строгом ритме. Этот ритм задают тактовые сигналы, и от их стабильности и точности напрямую зависит корректная работа всей системы. Основу для генерации этих сигналов составляют кристаллы, резонаторы и генераторы. Понимание их различий и областей применения — ключ к созданию надежных и эффективных устройств. Это руководство поможет вам разобраться в мире компонентов тактирования и сделать осознанный выбор.

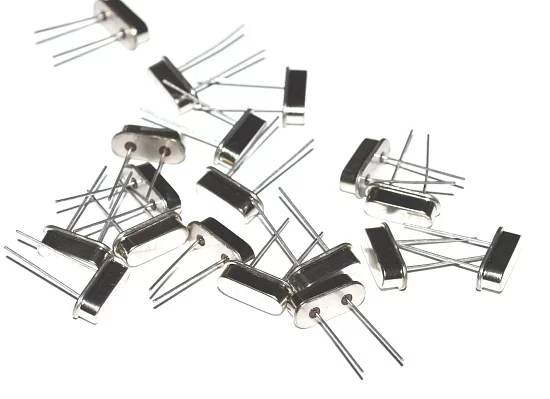

Кристаллы (Кварцевые резонаторы): Сердце частоты

Кварцевый кристалл — это высокоточный пьезоэлектрический компонент, который при подаче напряжения колеблется с определенной собственной резонансной частотой. Его главные преимущества — высокая стабильность и низкая стоимость для достижения требуемой точности. Однако сам по себе кристалл не генерирует сигнал — для работы ему необходима внешняя схема, обычно входящая в состав микроконтроллера. Кристаллы идеальны для применений, где важна точность, но нет жестких требований к помехозащищенности и форме выходного сигнала, например, в микроконтроллерах, часах реального времени и множестве потребительских устройств.

Генераторы: Готовое решение в одном корпусе

Генератор (или генератор, управляемый кристаллом, XO) — это законченное устройство, которое включает в себя кварцевый кристалл и схемы возбуждения и усиления. На выходе он сразу выдает готовый тактовый сигнал нужной формы и уровня. Ключевое преимущество генераторов — высокая надежность и помехозащищенность. Они не требуют дополнительных внешних компонентов и менее чувствительны к параметрам монтажа и помехам от соседних схем. Генераторы колебаний — это ваше лучшее решение для высокоскоростных процессоров, сетевых интерфейсов, систем передачи данных и любой другой задачи, где важна чистота и стабильность тактирующего сигнала.

Генераторы с регулируемым напряжением (VCO): Гибкость в реальном времени

Отдельную и крайне важную нишу занимают VCO (Voltage-Controlled Oscillators) — генераторы, управляемые напряжением. Их выходная частота может динамически изменяться в зависимости от подаваемого управляющего напряжения. Эта особенность делает их незаменимыми в таких applications, как:

• Фазово-автоподстраиваемые петли (ФАПЧ/PLL) — основа систем синхронизации и стабилизации частоты.
• Частотные модуляторы — для систем связи.
• Системы с динамическим изменением частоты — для энергосбережения или адаптивной производительности.

Керамические резонаторы: Надежная экономия

Керамические резонаторы выполняют ту же функцию, что и кварцевые кристаллы, но используют пьезокерамический элемент. Их главные преимущества — низкая стоимость и повышенная стойкость к ударам и вибрации. Точность и стабильность у них ниже, чем у кварцевых аналогов. Это делает их идеальным выбором для массовой потребительской электроники, где требования к точности частоты не столь критичны (например, пульты ДУ, игрушки, простые бытовые приборы), но важна общая надежность и себестоимость изделия.

Сравнительная таблица: Как сделать правильный выбор?

Чтобы наглядно сравнить основные типы компонентов, используйте эту таблицу как отправную точку для принятия решения.

Точность и стабильность

По точности лидируют кварцевые кристаллы и, как следствие, построенные на их основе генераторы (XO), которые могут обеспечивать точность до нескольких ppm (частей на миллион). VCO обеспечивают высокую стабильность в рамках своей полосы перестройки. Керамические резонаторы обладают наименьшей точностью, что и определяет их область применения.

Стоимость и сложность применения

Наиболее бюджетным решением являются керамические резонаторы, за ними следуют кварцевые кристаллы. Однако, выбирая кристалл, помните о необходимости проектирования для него обвязки. Генераторы (XO) и VCO дороже, но их использование избавляет разработчика от многих проблем, связанных с целостностью сигнала, и экономит место на печатной плате за счет отсутствия дополнительных компонентов.

Ключевые параметры при выборе

Выбирая компонент, всегда обращайте внимание на:

• Рабочая частота: Соответствует ли она требуемому диапазону?
• Допуск по частоте: Какова допустимая погрешность для вашей системы?
• Стабильность температуры: Как изменение температуры влияет на частоту?
• Тип корпуса: Подходит ли он для вашей технологии монтажа (SMD или DIP)?
• Нагрузочная емкость: Критично для кварцевых кристаллов.
• Диапазон перестройки: Для VCO.

Rutonica — ваш надежный источник стабильности

Интернет-магазин Rutonica предлагает полный спектр компонентов для тактирования и синхронизации. В нашем каталоге вы найдете кварцевые кристаллы от проверенных производителей, готовые генераторы и генераторы колебаний для самых требовательных задач, а также гибкие VCOs (Генераторы с регулируемым напряжением). Мы понимаем, что от маленького кристалла зависит работа всего устройства, поэтому гарантируем качество и соответствие спецификациям всей поставляемой продукции.

Нужна помощь в выборе? Обратитесь за консультацией!

Запутались в многообразии параметров? Не уверены, что лучше подойдет для вашей схемы — кристалл с обвязкой или готовый генератор? Наши технические специалисты всегда готовы помочь. Мы предоставим подробную консультацию, основанную на вашем техническом задании, и поможем заказать оптимальные компоненты, которые обеспечат стабильную и безотказную работу ваших устройств. Не оставляйте вопрос тактирования на волю случая — доверьтесь экспертам Rutonica.
